Механічна STEM-модель «Лічильник»

3D-пазл «Лічильник» з навчальної серії Ugears STEM Lab. Вивчай в AR!

• Проведіть експеримент: підрахуйте, скільки автомобілів синього кольору проїхали повз будинок за певний час. В наборі є QR-код до навчального посібника про механізм із історією його винайдення, описом принципу роботи, основними характеристиками, визначеннями, формулами й цікавими завданнями
• Пориньте в доповнену реальність (AR) і подивіться, як лічильник використовується в промисловості, та взаємодійте з ним за допомогою спеціального додатку Ugears AR

Дізнайтеся, як влаштований і як працює Лічильник

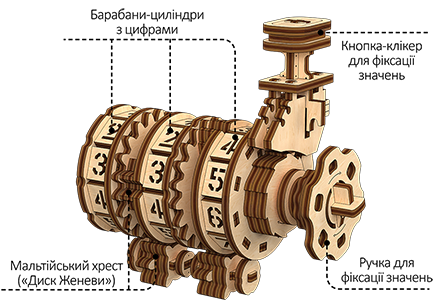

Лічильник – це стилізована навчальна модель, інтерактивний навчальний посібник, призначений тільки для вивчення основ і принципів роботи його механізмів. Він дозволяє вести підрахунок повторюваних дій і є ключовим механізмом одометра. Роботу моделі забезпечує три набори шестерень-барабанів із цифрами від 0 до 9 і механізмом «Диск Женеви» (Мальтійський хрест). У моделі передбачено 2 типи «зняття даних»: кнопкою-клікером зверху на корпусі і ручкою-крутилкою збоку на моделі. При натисканні кнопки-клікера або при повному обертанні ручки-крутилки змінюється значення індикації на одну поділку. Коли регістр доходить до позначки «10» - йде зачеплення в механізмі «Диск Женеви» і змінюється значення наступного регістра. Всього, три регістра індикатора дозволяють зробити вимір значень від 1 до 999. У моделі є можливість відкрити кришку і вручну обнулити лічильник. Проведіть експеримент: підрахуйте, скільки людей ви зустріли в парку. Або скільки кроків займає шлях до вашого будинку. Зафіксуйте, скільки автомобілів синього кольору проїхало повз будинок протягом години. Рахуйте сходинки в будинку, в школі або в своєму будинку.

Ким і коли він був вперше створений

Лічильник є одним з основних вузлів пристрою під назвою - «Одометр», який був винайдений давньогрецьким вченим-механіком Героном Олександрійським в 10-70 рр. н.е. Він вимірював довжину шляху, пройденого возом, підраховуючи кількість повних обертів колеса. Надалі в лічильник додали редуктор, який в залежності від застосовуваної в країні мір довжин (милі, льє, кілометри) зменшував кількість обертань колеса на необхідну кількість і виводив на індикатор лічильника вже перетворені в милі, льє або кілометри значення.

Використання

В даний час за допомогою лічильника рахують пасажирів, відвідувачів, авто, які проїжджають, виконані дії в спорті, кількість виготовлених деталей на виробничій лінії і т.д.

Модель «Лічильник» розроблено як інтерактивний навчальний посібник. Він легко збирається без клею і інструментів. Все, що потрібно для складання, вивчення і взаємодії з ним, Ви знайдете у наборі: Набір якісних дерев'яних пластин і комплектуючих. Деталі вже вирізані, вони просто видавлюються з пластин і готові до складання Детальна покрокова кольорова інструкція зі складання QR-код до довідкового навчального посібника про модель «Лічильник» з історією його винаходу, описом принципу його роботи, основними характеристиками, визначеннями, формулами з фізики, механіки, з цікавими завданнями в форматі pdf різними мовами. Також, повна інтерактивна версія доступна в спеціальному розділі програми Ugears AR STEM на Вашому смартфоні або планшеті (завантажується безкоштовно) Унікальний AR-досвід зі зібраної моделлю «Лічильник»: дізнайтеся, де він використовується в реальному житті і протестуйте його роботу на виробничій лінії.
