3D-пазл «Тахометр» із навчальної серії Ugears STEM Lab. Вивчайте в AR!
Складіть Тахометр власноруч і дізнайтеся, як він працює:
У наборі ви знайдете QR-код до посібника з вивчення цього механізму із історією його винайдення, описом принципу роботи, основними характеристиками, формулами та цікавими завданнями.
Пориньте в доповнену реальність (AR) і подивіться, як працює Тахометр, взаємодійте з моделлю за допомогою спеціального додатку Ugears AR.
Дізнайтеся, як влаштований і як працює Тахометр
Тахометр – це пристрій, призначений для вимірювання частоти обертання різних деталей в машинах і механізмах. Він обчислює кількість оборотів на хвилину. Тахометр також допомагає вимірювати та контролювати навантаження, вчасно знижувати або підвищувати обороти.
Хто і коли винайшов Тахометр
Тахометр винайшов німецький інженер Дітріх Ульгорн у 1817 році. Він придумав спеціальний пристрій, який вимірював відцентрову силу. Згодом, із 1840 року, цей пристрій почали застосовувати в залізничних локомотивах, а потім і в автомобільному транспорті.
Використання
Тахометр використовується в механізмах, в яких необхідно чітко відстежувати обороти, щоб уникнути негативних наслідків від перевантажень. Автомобілісти використовують тахометр для правильного перемикання передач, що дозволяє контролювати навантаження на двигун, тим самим збільшуючи термін його роботи.
З чого складається Тахометр і який його принцип роботи
3D-конструктор Тахометр із колекції Ugears STEM Lab – це повністю функціональна дерев'яна модель тахометра. При обертанні ручки через редуктор обороти підвищуються і під дією відцентрової сили зміщуються тягарці. Чим більше оборотів, тим далі розходяться тягарці, рухаючи вісь із маховиком, на якій закріплено механізм покажчика (циферблат). Тобто, чим більше оборотів, тим сильніше зміщується вісь, тим самим далі відхиляючи стрілку циферблата.
Механізм Тахометра складається з:
ручка
редуктор
система тягарців
рухома вісь
маховик
циферблат
Приєднайте Тахометр до Варіатора та отримайте новий механізм
Система Варіатор-Тахометр показує пряму взаємодію передавального відношення коробки передач і частоти оборотів.
При обертанні ручки Варіатора рух передається через редуктор на ведучий шків конічної форми. Потім обертання першого конуса передається через ремінь на другий конус, який є веденим шківом конічної форми. При натисканні педалі, прикріпленої до корпусу, зміщується вилка, що утримує ремінь, тим самим змінюючи швидкість обертання веденого шківа. Коли Тахометр приєднаний до Варіатора, швидкість обертання веденого шківа Варіатора передається на редуктор Тахометра. Це, в свою чергу, збільшує або зменшує відцентрову силу, спрямовану на тягарці, які зміщують вісь з маховиком. Рухаючись, вісь відхиляє покажчик в сторону більшого або меншого значення на шкалі. Таким чином, зміни передавального числа в Варіаторі будуть збільшувати або зменшувати число оборотів підключеного Тахометра.

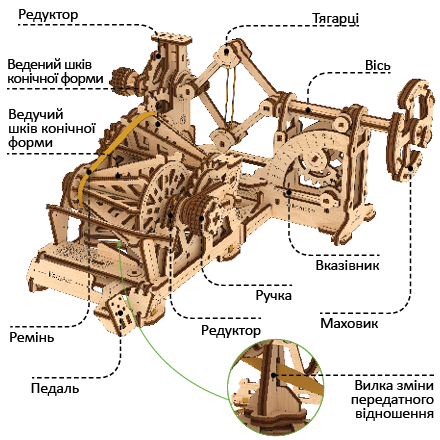

Механізм системи Варіатор-Тахометр
ручка
редуктор
ведучий шків конічної форми
ведений шків конічної форми
ремінь
педаль
корпус
вилка
редуктор
тягарці
вісь
маховик
циферблат
Моделі Ugears STEM Lab розраховані на різні вікові групи з акцентом на навчальну складову, тому складання не потребує багато сил і часу.
Конструктори з дерева STEM Lab мають у комплекті все необхідне.
Як і решта конструкторів Ugears, моделі колекції STEM Lab не лише розважають, а й розвивають. А в наборі ви знайдете все необхідне для складання, вивчення та дослідження:
Дерев'яні деталі, вирізані у фанерній дошці лазерним методом, та інші матеріали, що знадобляться в процесі складання. Всі 3D-пазли складаються без використання клею або додаткових інструментів. Деталі виймаються з дошки легким натисканням.
Покрокова ілюстрована інструкція зі складання пазла.
Приклади та варіанти практичних завдань із використанням моделі.
QR-код для завантаження посібника з вивчення моделі з описом його механізму, принципу роботи, основних характеристик, формулами з фізики, механіки і цікавими лабораторними завданнями.
QR-код для завантаження AR-додатку, щоб взаємодіяти з механізмом у доповненій реальності. Захоплююча новинка від Ugears – додатковий стимул пізнавати нове!
